Johnson Controls серия YMAR модели М

цена по запросу

ДАННОЕ ОБОРУДОВАНИЕ ПОСТАВЛЯЕТСЯ ПОД ЗАКАЗ!
Всю интересующую информацию узнавайте у наших менеджеров

по телефону: +7 (495) 221 97 96, либо по почте: termokey@termokey.ru.

Серия YMAR модели М в стандартном исполнении может работать с диапазоном расхода от 4 600 м3/час до 16 200 м3/час и полным статическим давлением до 1200 Па.

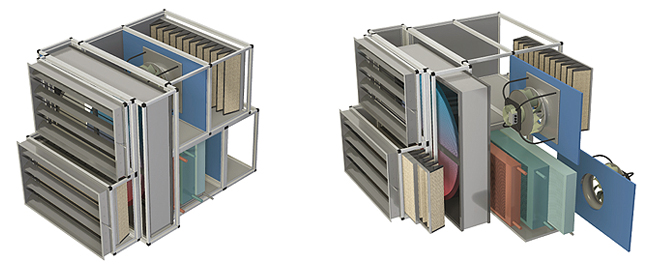

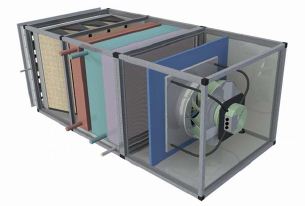

Рамы установок изготовлены из прессованных алюминиевых профилей. Для создания эстетичного вида установок панели и двери покрыты пластификатором синего цвета и смонтированы заподлицо. Все панели являются съемными. Жесткий теплоизолирующий кожух полностью герметичен и обеспечивает хорошие звукоизолирующие свойства. Установки серии могут быть изготовлены в различных комплектациях, отвечающих требованиям заказчика. Все установки серии  сертифицированы в соответствии с требованиями Российских стандартов, стандартов ISO и обеспечивают заданную производительность.

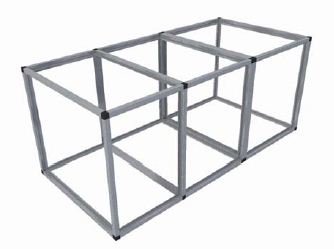

Рама.

Легкие по весу профили секций из коррозийонно-устойчивого алюминия с однокамерным коробчатым сечением обеспечивают прочность и устойчивость всей конструкции. Уплотнительная лента между панелями и профилями обеспечивает герметичность уплотнения конструкции по воздуху. Гладкая и закругленная внутренняя поверхность конструкции рамы легко чистится, что исключает скопление грязи и рост вредных микроорганизмов. Секции установки устанавливаются на опорные ножки, выполненные из оцинкованной стальной стали толщиной 2 мм Установки М1, М2, М3, М4 поставляются односекционными. Установки М5, М6, М7, М8 поставляются двумя секциями (секция фильтров и теплообменников + секция вентилятора).

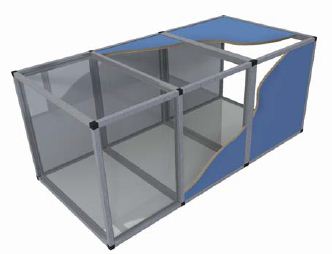

Панели.

Панели стандартного исполнения толщиной 25мм имеют двухслойную конструкцию и изготавливаются из оцинкованных внутренних и внешних листов толщиной 0,6 мм и полимеризованного полиуретана плотностью 40 кг/м , обеспечивающих коэффициент теплопередачи К , равный 0,2 Вт/м С. Панели крепятся к несущей конструкции с помощью саморезов из нержавеющей стали..

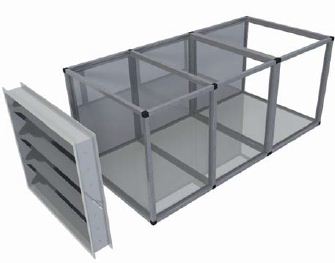

Воздушные заслонки.

Воздушные заслонки оборудованы лопастями, вращающимися в одном направлении. Заслонки оборудованы прочной рамой с фланцами. Шпиндели и втулки вала лопаток изготовлены из тефлона или нейлона, при этом конструктивно выполнены внутри рамы воздушного клапана. Для подсоединения воздуховодов заслонки комплектуются гибкими вставками. При необходи-мости заслонки могут быть комплектованы электрическими тэнами.

Воздушные фильтры.

Секции фильтрования обеспечивают простоту технического обслуживания путем выдвижения фильтров с нижней или боковой стороны установки. Эти секции оборудованы воздушными панельными фильтрами предварительной очистки класса 3 (по классификации Eurovent) и основными карманными фильтрами с синтетическим или стекловолоконными фильтрующими материалами класса F6 (по классификации , устанавливаемыми на каркасах из оцинкованной стали с прокладками, чтобы исключить перетоки воздуха. Возможно изготовление установок с использованием только фильтров 3, однако настоятельно рекомендует применять фильтры двойной степени очистки так как при их незначительной стоимости существенно снижаются затраты на обслуживание теплообменников нагрева и охлаждения воздуха и увеличивается срок их службы.

Водяные теплообменники нагрева и охлаждения воздуха.

Теплообменники изготовлены из медных труб с алюминиевым оребрением, размещенных в раме из оцинкованной стали. Теплообменники оборудованы
стальными коллекторами, оборудованными резьбовыми штуцерами присоединения, воздушниками и дренажными штуцерами. Теплообменники испытываются при давлении 30 бар. Максимальное рабочее давление составляет 15 бар. Стандартные трубки диаметром 16 мм имеют толщину стенки 0,4 мм. При температуре воды 100-130 С применяются трубки с толщиной стенки 0,7 мм, при температуре воды 130-150С-1мм. Чтобы гарантировать полный отвод конденсата от теплообменников охлаждения применены конденсатные поддоны имеющие уклон в трех направлениях.Также теплообменники охлаждения комплектуются каплеотбойником.

Вентиляторы.

Установки серии «М» комплектуются вентиляторами с инновационным двигателем, установленным на валу с интегрированным частотным преобразователем. Данный тип вентиляторов имеет более низкие показатели по электропотреблению и шумовым характеристикам (до 20% по сравнению с традиционными) за счет применения инновационных электродвигателей ЕС. По желанию Заказчика установки серии М оборудуются обычным центробежным вентилятором двухстороннего всасывания с лопатками, загнутыми назад в установках М1 и М2 вентиляторы с лопатками, загнутыми вперед Электродвигатели полностью закрытого типа, исполнение IP 55. Электродвигатель монтируется на раме вентилятора. Тип передачи - клиноременная. Входные отверстия вентиляторов - аэродинамической конструкции. Лопасти сбалансированы в статических и динамических условиях. Вентиляторы оборудованы подшипниками, которые смазываются и уплотняются на весь
срок службы.

Модельный ряд.

Модельный ряд включает 8 типоразмеров М1-М8. Стандартное исполнение правое, по ходу воздуха.
Типоразмер М1 выпускается в 3 х модификациях Mini, Slim и Large. Обслуживание установок М1 может осуществляться снизу или сбоку (необходимо указать при заказе). Стандартная установка имеет забор воздуха сзади и подачу вперед.
