Описание.

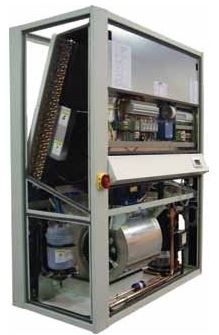

Прецизионные модульные установки кондиционирования выпускаются в 4 типоразмерах модулей с номинальными производительностями 10, 15, 20, 25, 30, 35 и 40 кВт на модуль. Эти модули являются основой модульной концепции YORK. Выбор установки может осуществляться на базе одного модуля для установок с одним контуром циркуляции или на базе комбинации двух модулей в системах с двумя контурами циркуляции (системы Duplex).
Конфигурация системы Duplex имеет ряд преимуществ, так как модули могут располагаться в различных частях помещения. Установки с одним контуром циркуляции могут быть позже переоборудованы в системы Duplex. Это позволяет быстро и просто провести переоборудование помещения при минимальном объеме работ. Установки выпускаются с направлением подачи воздуха вверх и вниз. Возврат воздуха может быть организован сверху, снизу, с передней и с задней сторон. Duplex представляет собой агрегат с 50 % резервом. Это является важным фактором в помещениях с повышенными требованиями по резервированию к устанавливаемому оборудованию.
В качестве охлаждающей среды может использоваться воздух, вода/гликоль и охлажденная вода. Вустановках непосредственного кипения может быть использован дополнительный теплообменник свободного охлаждения (free cooling-ECX). Теплообменник ЕСХ позволяет обеспечить энергосберегающий режим работы оборудования при низкой температуре наружного воздуха, снижая энергопотребление компрессора.
Прецизионный кондиционер стандартного исполнения оборудован: спиральными компрессорами, пароувлажнителем электродного типа, оребренным электронагревателем из нержавеющей стали, фильтром класса EU4, центробежными вентиляторами с лопастями, загнутыми вперед, с ременным приводом.
Прецизионные кондиционеры модульной конфигурации с одним или двумя контурами циркуляции имеют диапазон холодопроизводительности от 10 до 80 кВт. Установки могут быть поставлены в версиях "Воздух", "Вода", "Гликоль", "ЕСХ" и "Охлажденная вода". В зависимости от локальных условий установки поставляются с воздухоохлаждаемыми конденсаторами, сухими охладителями, открытыми градирнями и холодильными машинами. Конденсаторы и сухие охладители подобраны для условий температуры окружающей среды 30, 35, 40 и 45°C.
Техническое описание.
Модульная конструкция
Прецизионные кондиционеры имеют модульную конструкцию. Каждый модуль имеет один контур охлаждения. Установки с двумя контурами охлаждения (или Duplex) поставляются в виде двух модулей.
Корпус
Рамы корпуса изготовлены из стальных секций с покрытием Zintec 2.0 мм. Корпус имеет напыленное эпоксидное покрытие с текстурой типа "апельсиновой корки".
Внутренние панели всех корпусов изготовлены из оцинкованной стали. Конструкция внешних панелей аналогична конструкции корпуса, за исключением покрытия Zintec 1.2 мм и они покрашены в цвет RAL 9018.
Фронтальные панели крепятся к раме с помощью защелок с поворотом на одну четверть оборота. Боковые панели крепятся к раме с помощью хромированных болтов. Все панели смонтированы заподлицо. Для уплотнения между панелями и секциями рамы используется пена с ячейками закрытой структуры, которая закрыта негорючим накрывающим материалом, соответствующим требованиям стандартов B.S.476, часть 6, 7 и UL 94. Полный доступ в установку и возможность сервисного обслуживания обеспечены с передней стороны.
Теплообменник охлаждения
Теплообменник охлаждения - многорядная конструкция из медных труб с наружным диаметром от 3/8" с алюминиевым оребрением. Большая поверхность теплообмена обеспечивает высокое значение отношения производительности по явному теплу к полной производительности и низкий перепад давления по воздушной стороне (т.е. снижение требований к мощности вентилятора и низкий уровень шума).
Все теплообменники непосредственного охлаждения (DX) испытываются при давлении 25 бар. Все водяные теплообменники испытываются при давлении 10 бар.
Установки с непосредственным охлаждением (DX)
Модули имеют независимые контуры циркуляции хладагента, каждый из которых оборудован распределителем жидкости, терморегулирующим клапаном, электромагнитным клапаном и фильтром осушителем. Режим насосной прокачки является стандартной опцией для всех воздухоохлаждаемых прецизионных кондиционеров.
Установки, работающие на охлажденной воде
Прецизионные кондиционеры оборудованы трехходовым регулирующим клапаном с функцией ручной переустановки. С целью балансировки потоков регулирующее устройство установлено в линии байпаса.
Вентиляторы
Большие, низкоскоростные вентиляторы двустороннего всасывания с лопастями удвоенной ширины, загнутыми вперед, оборудованы самоустанавливающимися подшипниками "продолжительной смазки", используемыми для минимизации уровня шума. Вентиляторы имеют ременный привод. Каждый модуль оборудован собственным вентилятором. Каждый вентилятор имеет свой электродвигатель типа TEFC. Исполнение электродвигателя IP54 с классом изоляции "F".
Электронагреватели
Электронагреватели оборудованы нагревательными элементами с покрытием и оребрением из нержавеющей стали. Токи трех фаз сбалансированы и имеют номинал для работы в режиме накала ниже температуры начала свечения.
Регулирование выполняется в две ступени. Защита электронагревателей выполнена с помощью защитного отключающего термостата. Термостат смонтирован в потоке воздуха и имеет возможность сброса по сигналу от секции регулирования в электрической панели. Электронагреватель всегда размещается в задающем модуле установки Duplex или установки с двумя контурами циркуляции.
Воздушные фильтры
Фильтры имеют эффективность задержки атмосферной пыли 30-40% (по нормам Ashrae 52/76). Это соответствует классу 4/5 Eurovent по нормам EU4/G4. Фильтры монтируются на возврате воздуха. В установках с направлением подачи воздуха вверх доступ к фильтрам организован с передней стороны. В установках с направлением подачи воздуха вниз доступ к фильтрам имеется с верхней стороны.
Компрессоры
Герметичные спиральные компрессоры Scroll высокой эффективности. Оборудованы обратными, сервисными изолирующими клапанами, реле высокого и низкого давления, устройством защиты электродвигателя от перегрузки и нагревателями картера. Компрессоры устанавливаются на виброизолирующих прокладках из неопрена.
Водоохлаждаемые конденсаторы
Конденсаторы установок с водяным и гликолевым охлаждением представляют собой пластинчатые теплообменники с параллельными пластинами из нержавеющей стали. Конструкция теплообменника обеспечивает высокую турбулентность потока при компактных размерах самого теплообменника и низком перепаде давления среды на теплообменнике. Давление хладагента регулируется с помощью двухходового регулирующего клапана расхода воды, который работает в зависимости от давления.
Увлажнение
Пароувлажнитель - парогенератор электродного типа. Основные функции пароувлажнителя: задаваемая производительность по пару, микропроцессорное регулирование с функциями аварийной и диагностической сигнализации.
Система регулирования позволяет использовать подпиточную воду с широким диапазоном параметров, а именно: давление воды подпитки на входе 1-10 бар, суммарная жесткость 15-30 единиц (по Французской системе классификации жесткости), электропроводимость воды на входе от 400 до 800 мкСм/см. Предусмотрена возможность оптимизации частоты выполнения дренирования для обеспечения максимальной экономичности режима работы. В установках Duplex с двумя контурами циркуляции пароувлажнитель всегда смонтирован в задающем модуле.
Электрическая панель
Конструкция и монтаж электрической панели соответствует требованиям норм IEC. Все элементы электрической панели имеют сертификацию нормам VDE. Все цепи защищены с помощью МСВ (миниатюрных автоматических выключателей). Электрощит разделен на секции высокого и низкого напряжения. Все электрические элементы смонтированы безопасно (без выступающих контактов).
Микропроцессорные регуляторы
Все прецизионные кондиционеры стандартного исполнения оборудованы микропроцессорными регуляторами новейшего поколения Delta, которые смонтированы на DIN-рейке. В системе регулирования используется главная микропроцессорная интерфейсная плата с клеммными блоками, необходимыми для подключения платы к регулируемым устройствам (например, клапанам, компрессорам, вентиляторам, нагревателям, датчикам, пароувлажнителям).
Все программные средства хранятся во флэш-памяти и поэтому защищены даже в случае аварийного отключения энергопитания. Программное обеспечение загружается в микропроцессор с помощью RAM-ключа. Для систем, состоящих из нескольких установок, это позволяет более быстро выполнить ввод системы в эксплуатацию. Квалифицированный сервисный персонал может легко выполнить замену или модернизацию программного обеспечения прямо на объекте. Микропроцессорный регулятор может поддерживать коммуникации под протоколами Modbus и Bacnet (дополнительная опция), и полностью совместим с сетями Windows.
Для поддержания коммуникаций по протоколам Modbus и Bacnet в программном обеспечении предусмотрен специальный преобразователь протокола. Поэтому не требуется использование внешних шлюзов.
Интерфейс пользователя оборудован жидкокристаллическим дисплеем, клавиатурой и светодиодными индикаторами, которые позволяют пользователю без труда проводить настройку основных параметров регулирования (уставки, дифференциалы и пороговые значения срабатывания аварийной сигнализации), а также режимов работы (включение/выключение, вывод на дисплей контролируемых параметров).
Терминальный интерфейсный блок выполняет также следующие функции: Процедура начального программирования (доступ защищен паролем) Возможность изменения в любой момент времени базовых параметров работы без останова работы программы Индикация условий нарушения с помощью визуальной и звуковой сигнализации (включается сирена и на дисплее появляются сообщения о нарушении) Визуализация действующих функций с помощью светодиодных индикаторов Визуализация измеряемых параметров.

|
|---|
