Описание.

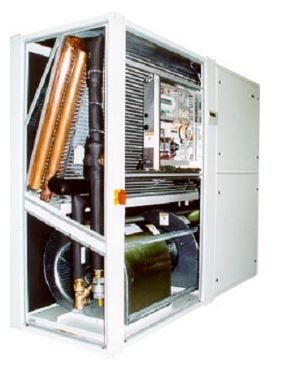

Прецизионные кондиционеры, работающие на охлажденной воде, серий DCS/FCS выпускаются в 3-х типоразмерах с номинальными производительностями 60, 80 и 100 кВт.
Установки могут быть поставлены с направлением подачи воздуха вверх и вниз. Возврат воздуха может быть организован сверху, снизу, с передней и задней стороны. Прецизионные кондиционеры этой серии идеально подходят для крупных центров хранения данных, в которых использование установок с воздушным охлаждением или водяным/гликолевым охлаждением будет непрактичным вследствие несоответствия размера здания и прецизионного регулирования нагрузки охлаждения.
Установки прецизионного кондиционирования, использующие охлажденную воду серий DCS/FCS, в стандартном исполнении оборудованы теплообменниками охлаждения с высоким значением SHR (доли холодопроизводительности по явному теплу), воздушными фильтрами стандарта EU4, трехходовым регулирующим клапаном с байпасом DRV, центробежными вентиляторами с лопастями загнутыми вперед и сдвоенным ременным приводом, системой обнаружения течей воды, блоком автоматического согласования работы нескольких установок (автоматического чередования), контактами без напряжения ("сухими контактами") для индикации состояния установки, аварийной сигнализации и дистанционного пуска/останова, а также микропроцессорными регуляторами новейшего поколения Delta, которые монтируются на DIN-рейке.
Эти микропроцессорные регуляторы могут поддерживать коммуникации под протоколами Modbus и Bacnet, и полностью совместимы с сетями Windows.
Технические характеристики.
Корпус
Рамы корпуса изготовлены из стальных секций с покрытием Zintec 2.0 мм. Корпус имеет напыленное эпоксидное покрытие с текстурой типа "апельсиновой корки". Внутренние панели изготовлены из оцинкованной стали.
Конструкция внешних панелей аналогична конструкции корпуса, но для них используется покрытие Zintec 1.2 мм и они покрашены в цвет RAL 9018. Фронтальные панели крепятся к раме с помощью защелок с поворотом на одну четверть оборота. Боковые панели крепятся к раме с помощью хромированных болтов. Все панели смонтированы заподлицо.
Для уплотнения между панелями и секциями рамы используется пена с ячейками закрытой структуры, которая закрыта негорючим накрывающим материалом, соответствующим требованиям стандартов B.S.476, часть 6, 7 и UL 94. Полный доступ в установку (и возможность сервисного обслуживания) обеспечен с передней стороны.
Теплообменник охлаждения
Теплообменник охлаждения - многорядная конструкция (4, 5 или 6 рядов) из медных труб с наружным диаметром от 3/8" с алюминиевым оребрением. Большая поверхность теплообмена обеспечивает высокое значение отношения производительности по явному теплу к полной производительности, низкий перепад давления по воздушной стороне (т.е. снижение требований к мощности вентилятора и низкий уровень шума). Теплообменники испытываются при давлении 25 бар.
Трехходовой регулирующий клапан
Прецизионные кондиционеры оборудованы трехходовым регулирующим клапаном с функцией ручной переустановки. Регулирующий клапан подобран с коэффициентом от 0.3 до 0.5. Регулирующий клапан оборудован линией байпаса, которая используется на этапе пуско-наладки.
Патрубки подключения охлажденной воды
Патрубки подключения для подвода и отвода охлажденной воды оборудованы наружной резьбой типа BSP и закрыты колпачками.
Вентиляторы
Большие, низкоскоростные вентиляторы двустороннего всасывания с широкими лопастями, загнутыми вперед, оборудованы шариковыми или роликовыми подшипниками "продолжительной смазки", используемыми для минимизации уровня шума. Вентиляторы имеют ременный привод. Все прецизионные кондиционеры имеют два вентилятора, смонтированных на общем валу. Блок вентилятора/электродвигателя расположен на отдельной изолированной платформе.
Сдвоенные приводные ремни
Для каждого блока вентилятора/электродвигателя предусмотрены шкивы с двумя проточками и двойные приводные ремни, обеспечивающие фиксированную скорость вращения.
Электродвигатели
Электродвигатель имеет исполнение IP55. Класс изоляции F по TEFC.
Воздушные фильтры
Воздушные фильтры со сменными фильтрующими элементами толщиной 100 мм. Фильтры имеют эффективность задержки атмосферной пыли 30-40% (по нормам Ashrae 52/76). Это соответствует 4/5 номинала G4 по нормам Eurovent. Фильтры монтируются на возврате воздуха. В установках с направлением подачи воздуха вверх доступ к фильтрам организован с передней стороны. В установках с направлением подачи воздуха вниз доступ к фильтрам имеется с верхней стороны.
Электрощит
Конструкция и монтаж электрической панели соответствует требованиям норм IEC. Все элементы электрической панели имеют сертификацию нормам VDE. Все цепи защищены с помощью МСВ (миниатюрных автоматических выключателей). Электрощит разделен на секции высокого и низкого напряжения. Все электрические элементы смонтированы безопасно (без выступающих контактов).
Система обнаружения протечек воды
В прецизионном кондиционере предусмотрено устройство обнаружения протечек воды "точечного" типа, которое должно быть смонтировано в полу под установкой. Предусмотрены специальные контакты без напряжения ("сухие контакты"), которые передают сигнал о наличии течи воды в систему BMS (управления оборудованием здания).
Функция автоматического согласования/автоматического чередования
Данная функция предназначена для совместного подключения до 16 установок. Соединение между установками (интерфейсными платами на установках) выполнено с помощью экранированного кабеля с витыми парами. Выполняется подключение N+1 установки. Причем одна установка всегда находится в резерве для случая отказа работающей установки. Выполняется чередование по времени установки, находящейся в резерве. Интервал переключение может быть настроен в диапазоне 1-168 часов (1 час - 1 неделя). В случае срабатывания аварийной сигнализации по высокой температуре запускается резервная установка. После того, как температура будет скорректирована, установка возвращается в резервное состояние.
Индикация состояния установки (Включено/Выключено)
Для индикации состояния прецизионного кондиционера (включено/выключено) предусмотрены контакты без напряжения ("сухие контакты"). Они могут быть подключены к системе управления оборудованием здания (BMS).
Контакты аварийной сигнализации общего назначения
Для индикации аварийного состояния установки предусмотрены контакты без напряжения ("сухие контакты"). Они могут быть подключены к системе управления оборудованием здания (BMS).
Дистанционный останов
Прецизионный кондиционер имеет клеммы, которые позволяют организовать работу по расписанию или выполнить останов дистанционно посредством контакта без напряжения по сигналу от системы управления оборудованием здания (BMS).
Микропроцессорная система регулирования
Все установки стандартного исполнения оборудованы микропроцессорными регуляторами поколения Delta, которые смонтированы на DIN-рейке. В системе регулирования используется главная микропроцессорная интерфейсная плата с клеммами, необходимыми для подключения плат устройств регулирования (например, клапанов, компрессоров, вентиляторов, нагревателей, датчиков, увлажнителей).
Главная плата имеет 8 цифровых входных устройств, 9 цифровых выходных устройств, 5 аналоговых входов и 4 аналоговых выхода. Все программные средства хранятся во Flash-памяти и поэтому защищены даже в случае аварийного отключения энергопитания. Программное обеспечение загружается в микропроцессор с помощью RAM-ключа. Для систем, состоящих из нескольких установок, это позволяет более быстро выполнить вводсистемы в эксплуатацию. Квалифицированный сервисный персонал может легко выполнить замену или модернизацию программного обеспечения прямо на объекте.
Микропроцессорный регулятор может поддерживать коммуникации под протоколами Modbus и Bacnet (дополнительная опция), и полностью совместим с сетями Windows. Для поддержания коммуникаций по протоколам Modbus и Bacnet в программном обеспечении предусмотрен специальный преобразователь протокола. Поэтому не требуется использование внешних шлюзов.
Терминальный блок на базе микропроцессора оборудован жидкокристаллическим дисплеем, клавиатурой и светодиодными индикаторами, которые позволяют пользователю без труда проводить настройку основных параметров регулирования (уставки, отклонения и пороговые значения срабатывания сигнализации), а также режимов работы (включение/выключение, вывод на дисплей контролируемых параметров).
Терминальный блок выполняет следующие функции:
Начальная операция программирования (доступ защищен паролем)
Возможность изменения в любой момент времени базовых параметров работы без останова работы программы
Индикация условий нарушения с помощью визуальной и звуковой сигнализации (включается сирена и на дисплее появляются сообщения о нарушении)
Визуализация действующих функций с помощью светодиодных индикаторов
Визуализация измеряемых параметров.
По желанию заказчика может быть поставлен Графический терминал, который оборудован дисплеем с разрешением 128х64 пикселей. Этот графический терминал позволяет:
Проводить конфигурацию фонтов, выводимых на экран (китайский, арабский и т.д.)
Создавать графические объекты для большей наглядности визуальной сигнализации о нарушении
Выводить на экран графические зависимости, показывающие ход изменения значений температур и влажности.
В обеих системах регулирования (Delta и Delta-графическая) главная интерфейсная плата выполняет роль автономного процессора. Терминальный блок должен подключаться только для изменения параметров настройки срабатывания аварийной сигнализации и для изменения параметров регулирования.
|
|---|
