Описание.

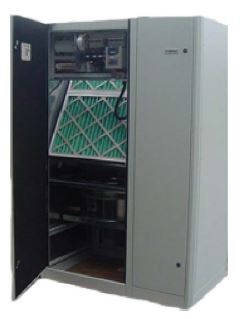

Прецизионные кондиционеры серии Plug Fan, являющиеся воздухоохлаждаемыми установками непосредственного охлаждения, представляют собой установки с прецизионным регулированием параметров состояния среды, рассчитанные на непрерывный 24-часовой режим работы в течение круглого года.
Прецизионные кондиционеры одновременно регулируют температуру и влажность воздуха, а также распределение и чистоту воздуха в кондиционируемой зоне.
Установки оборудованы центральным микропроцессорным контроллером, который контролирует температуру/влажность и чистоту воздуха, а также обеспечивает надлежащий отклик установки на изменение нагрузки в помещении. Для обеспечения максимальной энергоэффективности все прецизионные кондиционеры этой серии оборудованы теплообменниками с большой поверхностью теплообмена, спиральными компрессорами Scroll и радиальными вентиляторами с лопастями загнутыми назад.
Чтобы обеспечить минимальные уровни звукового давления прецизионные кондиционеры оборудованы двухслойными изолирующими панели (дополнительная опция), воздухораспределительной камерой большого сечения, фильтрами, смонтированными на теплообменнике, и полностью изолированной компрессорной секцией. С передней стороны обеспечена возможность доступа ко всем основным элементам для проведения сервисного обслуживания.
Для обеспечения максимальной энергоэффективности все прецизионные кондиционеры этой серии оборудованы теплообменниками с большой поверхностью теплообмена, спиральными компрессорами Scroll и радиальными вентиляторами с лопастями загнутыми назад. Чтобы обеспечить минимальные уровни звукового давления установки оборудованы двухслойными изолирующими панели (дополнительная опция), воздухораспределительной камерой большого сечения, фильтрами, смонтированными на теплообменнике, и полностью изолированной компрессорной секцией.
С передней стороны обеспечена возможность доступа ко всем основным элементам для проведения сервисного обслуживания.
Технические характеристики.
Корпус
Рамы корпуса изготовлены из стальных секций с покрытием Zintec 1.5 мм. Корпус имеет напыленное эпоксидное покрытие с текстурой типа "апельсиновой корки". Внутренние панели всех корпусов изготовлены из оцинкованной стали. Конструкция внешних панелей аналогична конструкции корпуса, за исключением покрытия Zintec 1.5 мм и они покрашены в цвет RAL 9018. Фронтальные панели крепятся к раме с помощью защелок с поворотом на одну четверть оборота. Боковые панели крепятся к раме с помощью хромированных болтов. Все панели смонтированы заподлицо. Для уплотнения между панелями и секциями рамы используется пена с ячейками закрытой структуры, которая закрыта негорючим накрывающим материалом, соответствующим требованиям стандартов B.S.476, часть 6, 7 и UL 94. Полный доступ в установку (и возможность сервисного обслуживания) обеспечен с передней стороны.
Теплообменник охлаждения
Теплообменник охлаждения - многорядная конструкция (3, 4 или 5 рядов) из медных труб с наружным диаметром от 1/2" с алюминиевым оребрением. Большая поверхность теплообмена обеспечивает высокое значение отношения производительности по явному теплу к полной производительности и низкий перепад давления по воздушной стороне (т.е. снижение требований к мощности вентилятора и низкий уровень шума).
Теплообменники непосредственного охлаждения (DX) испытываются при давлении 25 бар. Все водяные теплообменники испытываются при давлении 10 бар.
Установки с непосредственным охлаждением (DX)
Спиральный компрессор Scroll, смотровое стекло, фильтр осушитель и терморегулирующий клапан. Спиральные компрессоры оборудованы внутренними устройствами защиты от перегрузки, нагревателями картера, сервисными вентилями и рeле высокого и низкого давления. Режим насосной прокачки является стандартной опцией для всех моделей DX.
Трехходовой регулирующий клапан
Прецизионные кондиционеры оборудованы трехходовым регулирующим клапаном с функцией ручной переустановки. Регулирующий клапан подобран с коэффициентом от 0.3 до 0.5. Рабочая характеристика клапана - пропорциональная для всего диапазона, что обеспечивает точность регулирования. Регулирующий клапан оборудован линией байпаса, которая используется на этапе пуско-наладки.
Вентиляторы
Радиальный вентилятор без кожуха (типа "Plug Fan") с лопастями, загнутыми назад, обеспечивает равномерный расход воздуха по всей поверхности теплообменника. Отличные характеристики по давлению и очень низкое энергопотребление. Блок вентилятора сбалансирован в статических и динамических условиях и смонтирован на виброизолирующих прокладках. Электродвигатель класса IP55 оборудован внутренним устройством защиты от перегрузки. Возможно внешнее статическое давление до 350 Па.
Электронагреватели
Одна, две или три ступени электронагревательных элементов высокой эффективности пластинчато-трубчатого типа. Балансировка фаз и термозащита с помощью термостата и миниатюрного автоматического выключателя.

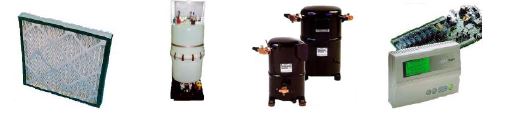

Воздушные фильтры
Гофрированные панельные фильтры класса EU4 (по нормам Eurovent) или G4 (по нормам CEN) смонтированы в жесткой рамной конструкции, которая устанавливается на поверхности теплообменника и обеспечивает максимальное закрытие поверхности и низкий перепад давления воздуха. Работа фильтров контролируется с помощью реле дифференциального давления, которое генерирует сигнал на срабатывание аварийной сигнализации, когда перепад давления превышает заданное значение.
Компрессоры
Герметичные спиральные компрессоры Scroll высокой эффективности. Оборудованы обратным изолирующим клапаном, реле высокого и низкого давления, устройством защиты электродвигателя от перегрузки и нагревателями картера. Компрессоры устанавливаются на виброизолирующих прокладках.
Водоохлаждаемые конденсаторы
Конденсаторы установок с водяным и гликолевым охлаждением представляют собой пластинчатые теплообменники с параллельными пластинами из нержавеющей стали. Конструкция теплообменника обеспечивает высокую турбулентность потока при компактных размерах самого теплообменника и низком перепаде давления среды на теплообменнике. Давление хладагента регулируется с помощью двухходового регулирующего клапана расхода воды, который работает в зависимости от давления.
Увлажнение
Пароувлажнитель - парогенератор электродного типа. Основные функции пароувлажнителя: задаваемая производительность по пару, микропроцессорное регулирование с функциями аварийной и диагностической сигнализации. Система регулирования позволяет использовать подпиточную воду с широким диапазоном параметров, а именно: давление воды подпитки на входе 1-10 бар, суммарная жесткость 15-30 единиц (по Французской системе классификации жесткости), электропроводимость воды на входе от 400 до 800 мкСм/см. Предусмотрена возможность оптимизации частоты выполнения дренирования для обеспечения максимальной экономичности режима работы.
Электрощит
Конструкция и монтаж электрической панели соответствует требованиям норм IEC. Все элементы электрической панели имеют сертификацию нормам VDE/UL. Все цепи защищены с помощью МСВ (миниатюрных автоматических выключателей). Электрощит разделен на секции высокого и низкого напряжения. Все электрические элементы смонтированы безопасно (без выступающих контактов).
Микропроцессорная система регулирования
Все прецизионные кондиционеры стандартного исполнения оборудованы микропроцессорными регуляторами поколения Delta, которые смонтированы на DIN-рейке. В системе регулирования используется главная микропроцессорная интерфейсная плата с клеммами, необходимыми для подключения плат устройств регулирования (например, клапанов, компрессоров, вентиляторов, нагревателей, датчиков, увлажнителей).
Все программные средства хранятся во флэш-памяти и поэтому защищены даже в случае аварийного отключения энергопитания. Программное обеспечение загружается в микропроцессор с помощью RAM-ключа. Для систем, состоящих из нескольких установок, это позволяет более быстро выполнить ввод системы в эксплуатацию. Квалифицированный сервисный персонал может легко выполнить замену или модернизацию программного обеспечения прямо на объекте. Микропроцессорный регулятор может поддерживать коммуникации под протоколами Modbus и Bacnet (дополнительная опция), и полностью совместим с сетями Windows.
Для поддержания коммуникаций по протоколам Modbus и Bacnet в программном обеспечении предусмотрен специальный преобразователь протокола. Поэтому не требуется использование внешних шлюзов.
Терминальный блок на базе микропроцессора оборудован жидкокристаллическим дисплеем, клавиатурой и светодиодными индикаторами, которые позволяют пользователю без труда проводить настройку основных параметров регулирования (уставки, отклонения и пороговые значения срабатывания сигнализации), а также режимов работы (включение/выключение, вывод на дисплей контролируемых параметров).
-
Терминальный блок выполняет следующие функции:
-
Начальная операция программирования (доступ защищен паролем)
-
Возможность изменения в любой момент времени базовых параметров работы без останова работы программы
-
Индикация условий нарушения с помощью визуальной и звуковой сигнализации (включается сирена и на дисплее появляются сообщения о нарушении)
-
Визуализация действующих функций с помощью светодиодных индикаторов
-
Визуализация измеряемых параметров.
|
|---|
