Описание.

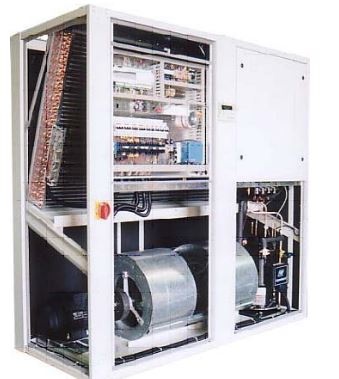

Прецизионные кондиционеры с двумя контурами циркуляции выпускаются в 3-х типоразмерах и обеспечивают номиналы производительности 30, 40, 50, 60, 70 и 80 кВт (с шагом приращения 10 кВт).
Установки имеют два контура циркуляции, которые смонтированы на общей раме. Возможны конфигурации с направлением подачи воздуха вниз и вверх. Возврат воздуха может быть организован сверху, снизу, с передней и задней стороны.
Прецизионные кондиционеры с двумя контурами циркуляции стандартного исполнения оборудованы спиральными (Scroll) компрессорами, пароувлажнителями электродного типа, электронагревательными элементами (оребренная трубчатая конструкция из нержавеющей стали), воздушными фильтрами класса EU4, центробежными вентиляторами с лопастями загнутыми вперед и ременным приводом.
Установки оборудованы микропроцессорными контроллерами серии DELTA, которые полностью совместимы с сетями Windows.
Все прецизионные кондиционеры оборудованы в качестве стандартной функции встроенным регулятором скорости вращения вентилятора, который работает в зависимости от давления.
Установки, предназначенные для работы при температурах наружного воздуха 30 и 35°C, имеют один разделенный воздухоохлаждаемый конденсатор. Прецизионные кондиционеры, предназначенные для работы при температурах наружного воздуха 40 и 45°C, имеют два воздухоохлаждаемых конденсатора - по одному для каждого контура циркуляции. Для охлаждения используется только непосредственное испарение с воздушным охлаждением.
Серия прецизионных кондиционеров с двумя контурами циркуляции включает в себя установки с воздушным охлаждением конденсатора с двумя контурами циркуляции и холодопроизводительностями от 30 до 80 кВт с шагом приращения 10 кВт. Возможны версии исполнения с направлением подачи воздуха вниз и вверх.
Исполнение воздухоохлаждаемых конденсаторов зависит от температуры наружного воздуха на месте размещения оборудования. Воздухоохлаждаемые конденсаторы, характеристики которых приведены в данном издании, подобраны для температур наружного воздуха 30°C, 35°C, 40°C и 45°C.
Технические характеристики.
Корпус
Рамы корпуса изготовлены из стальных секций с покрытием Zintec 2.0 мм. Корпус имеет напыленное эпоксидное покрытие с текстурой типа "апельсиновой корки".
Внутренние панели всех корпусов изготовлены из оцинкованной стали. Конструкция внешних панелей аналогична конструкции корпуса, за исключением покрытия Zintec 1.2 мм и они покрашены в цвет RAL 9018.
Фронтальные панели крепятся к раме с помощью защелок с поворотом на одну четверть оборота. Боковые панели крепятся к раме с помощью хромированных болтов.
Все панели смонтированы заподлицо. Для уплотнения между панелями и секциями рамы используется пена с ячейками закрытой структуры, которая закрыта негорючим накрывающим материалом, соответствующим требованиям стандартов B.S.476, часть 6, 7 и UL 94. Полный доступ в установку (и возможность сервисного обслуживания) обеспечен с передней стороны.
Теплообменник охлаждения
Теплообменник охлаждения - многорядная конструкция из медных труб с наружным диаметром от 3/4" с алюминиевым оребрением. Большая поверхность теплообмена обеспечивает высокое значение отношения производительности по явному теплу к полной производительности и низкий перепад давления по воздушной стороне (т.е. снижение требований к мощности вентилятора и низкий уровень шума). Все теплообменники непосредственного охлаждения испарения (DX) испытываются при давлении 25 бар.
Установки с непосредственным охлаждением (DX)
Каждый прецизионный кондиционер имеет два независимых контура циркуляции хладагента. Каждый контур циркуляции оборудован распределителем жидкости, терморегулирующим клапаном, электромагнитным клапаном, смотровым стеклом и фильтром осушитель Режим насосной прокачки является стандартной опцией для всех воздухоохлаждаемых моделей.
Вентиляторы
Большие, низкоскоростные вентиляторы двустороннего всасывания с широкими лопастями, загнутыми вперед, оборудованы самоустанавливающимися подшипниками "продолжительной смазки", используемыми для минимизации уровня шума. Вентиляторы имеют сдвоенный ременный привод с электродвигателем типа TEFC. Исполнение электродвигателя IP54 с классом изоляции "F".
Электронагреватели
Электронагреватели оборудованы нагревательными элементами с покрытием и оребрением из нержавеющей стали. Токи трех фаз сбалансированы и имеют номинал для работы в режиме накала ниже температуры начала свечения. Регулирование выполняется в две ступени.
Защита электронагревателей выполнена с помощью защитного отключающего термостата. Термостат смонтирован в потоке воздуха и имеет возможность сброса по сигналу от секции регулирования в электрической панели.
Воздушные фильтры
Фильтры имеют эффективность задержки атмосферной пыли 30-40% (по нормам Ashrae 52/76). Это соответствует классу 4/5 G4 по нормам Eurovent. Фильтры монтируются на возврате воздуха. В установках с направлением подачи воздуха вверх доступ к фильтрам организован с передней стороны. В установках с направлением подачи воздуха вниз доступ к фильтрам имеется с верхней стороны.
Компрессоры
Герметичные спиральные компрессоры Scroll высокой эффективности. Оборудованы сервисным/изолирующим клапаном, реле высокого и низкого давления, устройством защиты электродвигателя от перегрузки и нагревателями картера. Компрессоры устанавливаются на виброизолирующих прокладках из неопрена.
Увлажнение
Пароувлажнитель - парогенератор электродного типа. Основные функции пароувлажнителя: задаваемая производительность по пару, микропроцессорное регулирование с функциями аварийной и диагностической сигнализации.
Система регулирования позволяет использовать подпиточную воду с широким диапазоном параметров, а именно: давление воды подпитки на входе 1-10 бар, суммарная жесткость 15-30 единиц (по Французской системе классификации жесткости), электропроводимость воды на входе от 400 до 800 мкСм/см. Предусмотрена возможность оптимизации частоты выполнения дренирования для обеспечения максимальной экономичности режима работы.
Электрощит
Конструкция и монтаж электрической панели соответствует требованиям норм IEC. Все элементы электрической панели имеют сертификацию по нормам VDE. Все цепи защищены с помощью МСВ (миниатюрных автоматических выключателей). Электрощит разделен на секции высокого и низкого напряжения. Все электрические элементы смонтированы безопасно (без выступающих контактов).
Микропроцессорная система регулирования
Все прецизионные кондиционеры стандартного исполнения оборудованы микропроцессорными регуляторами поколения Delta, которые смонтированы на DIN-рейке. В системе регулирования используется главная микропроцессорная интерфейсная плата с клеммами, необходимыми для подключения плат устройств регулирования (например, клапанов, компрессоров, вентиляторов, нагревателей, датчиков, увлажнителей).
Все программные средства хранятся во флэш-памяти и поэтому защищены даже в случае аварийного отключения энергопитания. Программное обеспечение загружается в микропроцессор с помощью RAM-ключа.
Для систем, состоящих из нескольких установок, это позволяет более быстро выполнить ввод системы в эксплуатацию. Квалифицированный сервисный персонал может легко выполнить замену или модернизацию программного обеспечения прямо на объекте. Микропроцессорный регулятор может поддерживать коммуникации под протоколами Modbus и Bacnet (дополнительная опция), и полностью совместим с сетями Windows.
Для поддержания коммуникаций по протоколам Modbus и Bacnet в программном обеспечении предусмотрен специальный преобразователь протокола. Поэтому не требуется использование внешних шлюзов. Терминальный блок на базе микропроцессора оборудован жидкокристаллическим дисплеем, клавиатурой и светодиодными индикаторами, которые позволяют пользователю без труда проводить настройку основных параметров регулирования (уставки, отклонения и пороговые значения срабатывания сигнализации), а также режимов работы (включение/выключение, вывод на дисплей контролируемых параметров).
-
Интерфейс пользователя (терминальный блок) выполняет следующие функции:
-
Начальная операция программирования (доступ защищен паролем)
-
Возможность изменения в любой момент времени базовых параметров работы без останова работы программы
-
Индикация условий нарушения с помощью визуальной и звуковой сигнализации (включается сирена и на дисплее появляются сообщения о нарушении)
-
Визуализация действующих функций с помощью светодиодных индикаторов
-
Визуализация измеряемых параметров.
|
|---|
